Đai ốc đầu mặt bích so với Đai ốc lục giác tiêu chuẩn có vòng đệm: Định lượng sự khác biệt trong phân bổ ứng suất ổ trục và khả năng chống nhúng

Dưới tải trước cao, sự lựa chọn giữa một đai ốc đầu mặt bích và đai ốc lục giác tiêu chuẩn có vòng đệm phẳng ảnh hưởng đáng kể đến hiệu suất của khớp. Mặc dù cả hai cấu hình đều nhằm mục đích tăng diện tích chịu lực và giảm ứng suất bề mặt, nhưng dữ liệu thực nghiệm cho thấy sự khác biệt đáng kể trong cách chúng phân bổ áp lực và chống lại sự bám vào vật liệu mối nối.

1. So sánh ứng suất tiếp xúc: Dữ liệu định lượng

Bảng sau đây trình bày dữ liệu ứng suất tiếp xúc cho đai ốc đầu mặt bích, đai ốc lục giác trơn và đai ốc lục giác có vòng đệm, được đo trong các điều kiện tải trước giống hệt nhau (75% tải trọng kiểm chứng).

Nguồn dữ liệu: Đo ứng suất tiếp xúc từ các nghiên cứu thiết kế mối nối bu lông.

Đối với dây buộc M16 cấp 10,9, đai ốc đầu mặt bích tạo ra ứng suất tiếp xúc khoảng 39,9 ksi, so với 94,3 ksi đối với đai ốc lục giác trơn—giảm 57,7%. Đai ốc lục giác có vòng đệm đạt được 33,4 ksi, giảm 64,6% so với đai ốc lục giác thông thường. Đối với ốc vít Cấp 12,9 M22 có độ bền cao hơn, đai ốc lục giác trơn tạo ra 131 ksi, trong khi cấu hình vòng đệm giảm lực này xuống còn 50,8 ksi, giảm 61,2%.

2. Phân bố ứng suất vòng bi: Sự khác biệt về đặc điểm áp suất

Mức giảm ứng suất tối đa từ vòng đệm phẳng, mặc dù đáng kể, nhưng không đạt đến mức mà người ta dự đoán chỉ dựa trên diện tích tiếp xúc. Thử nghiệm trên ốc vít 1/2"-13 ở 80% tải trọng kiểm chứng cho thấy vòng đệm phẳng được làm cứng giúp giảm áp suất đỉnh khoảng 50%, trong khi ốc vít có đầu mặt bích cung cấp khả năng phân bổ tải phụ thuộc nhiều hơn vào hình dạng của ốc vít riêng lẻ.

Các phép đo diện tích tiếp xúc sử dụng phim chỉ báo áp suất đã tiết lộ rằng diện tích tiếp xúc dưới đầu mặt bích có thể thay đổi từ cơ bản là toàn bộ mặt đến một dải hẹp ở đường kính ngoài của mặt bích hoặc một vòng gần lỗ hở. Sự thay đổi này là do độ côn của mặt bích và độ cứng của thân đai ốc. Đối với đai ốc lục giác có vòng đệm, vòng đệm phẳng tiêu chuẩn không đạt được mức giảm ứng suất hoàn toàn được dự đoán bởi đường kính ngoài của nó vì vòng đệm không đủ dày để phân bổ tải trọng đồng đều đến đường kính ngoài của nó. Vòng đệm dày hơn có hiệu quả hơn trong việc phân phối tải trọng và giảm ứng suất ở cả vòng đệm và các bộ phận khớp.

3. Khả năng chống nhúng: Ngăn ngừa mất tải trước

Sự nhúng là hiện tượng chảy hoặc nén cục bộ của vật liệu mối nối bên dưới bề mặt ổ trục đai ốc. Đây là nguyên nhân chính gây mất tải trước sớm sau khi siết chặt. Cả đai ốc đầu mặt bích và đai ốc lục giác có vòng đệm đều giảm khả năng nhúng bằng cách giảm ứng suất tiếp xúc ở bề mặt ổ trục.

• Đai ốc đầu bích: Mặt bích tích hợp cung cấp diện tích chịu lực lớn hơn giúp phân phối áp lực trên một vùng rộng hơn. Điều này làm giảm nguy cơ đai ốc bị kẹt vào các vật liệu mềm hơn như nhôm, thép tấm mỏng hoặc bề mặt được phủ. Mặt bích cũng ngăn ngừa hư hỏng bề mặt và giảm nguy cơ đai ốc kéo qua vật liệu mối nối.
• Đai ốc lục giác có vòng đệm cứng: Vòng đệm cứng được chỉ định phù hợp có thể tăng tải trọng của miếng đệm hoặc mối nối lên 30-50% so với không có vòng đệm, bằng cách ngăn chặn sự nhúng và phân phối tải đồng đều hơn. Nó bù đắp cho các điều kiện bề mặt không đều và giảm ma sát ở bề mặt ổ trục.

4. Những cân nhắc bổ sung về hiệu suất

• Mối quan hệ mô-men xoắn: Bán kính của vùng tiếp xúc ảnh hưởng đến mô-men xoắn cần thiết để tạo ra một tải trước nhất định. Khi tiếp xúc xảy ra ở đường kính ngoài của mặt bích, mômen cản sẽ cao hơn và với cùng một mô-men xoắn đầu vào, lực căng bu-lông được tạo ra sẽ ít hơn. Các thử nghiệm đã chỉ ra rằng sự khác biệt giữa tiếp xúc đường kính trong và đường kính ngoài có thể làm giảm lực căng từ 10-15%.

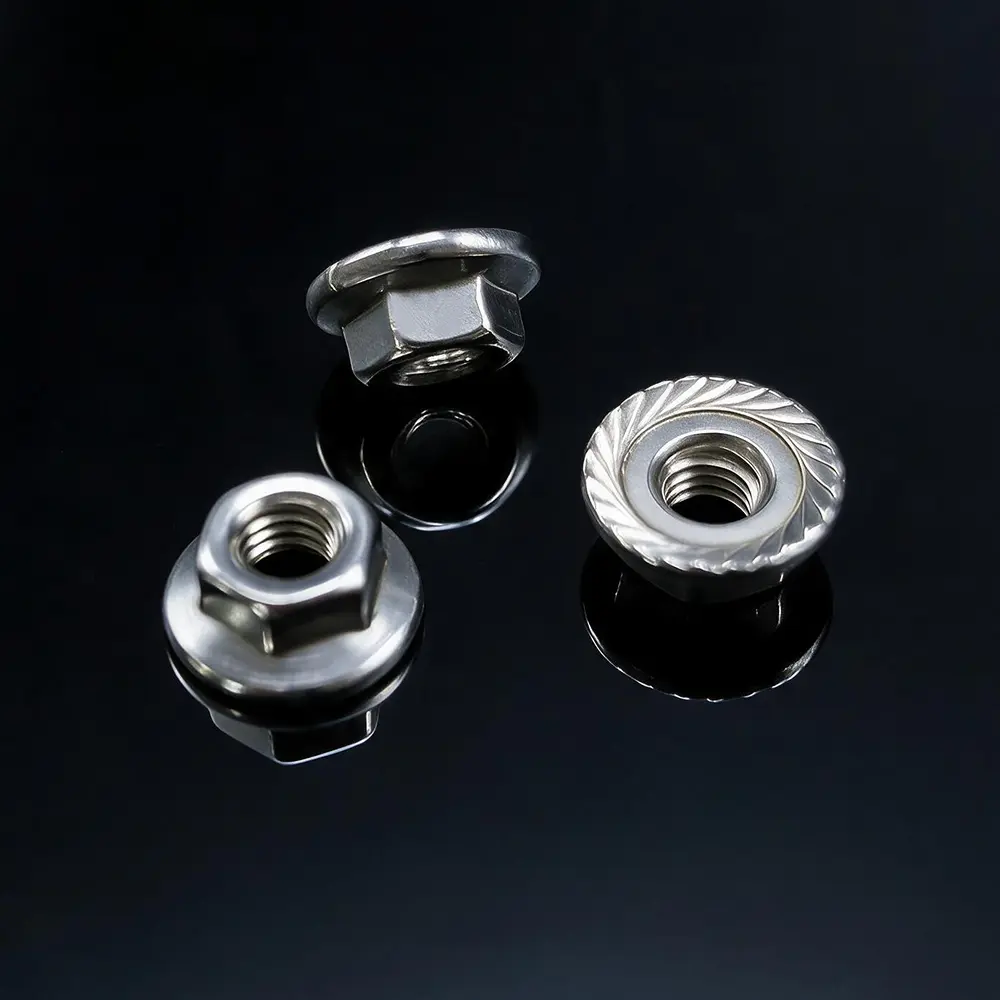

• Hiệu suất chống rung: Đai ốc mặt bích có răng cưa (thường được gọi là đai ốc xoắn) kết hợp các răng trên mặt ổ trục cắn vào bề mặt tiếp xúc, tạo ra tác động khóa cơ học chống lại sự nới lỏng khi rung. Đai ốc có mặt bích trơn không mang lại tác dụng khóa này.
• Thiệt hại bề mặt: Đai ốc mặt bích có răng cưa có thể làm hỏng bề mặt sơn, anot hóa hoặc mềm. Đối với các ứng dụng hoàn thiện hoặc mỹ phẩm, ưu tiên sử dụng đai ốc có mặt bích trơn hoặc đai ốc lục giác tiêu chuẩn có vòng đệm.

5. Quan điểm sản xuất và chất lượng

Hình dạng mặt bích nhất quán và dung sai sản xuất được kiểm soát là điều cần thiết để đạt được lợi ích phân phối tải trọng của đai ốc đầu mặt bích. Công ty TNHH Xuất nhập khẩu Chance & Union Chiết Giang (Chance & Union) là một doanh nghiệp gia đình trực thuộc SEA Monies Metal Co., Ltd., kế thừa 20 năm kinh nghiệm gia đình và di sản chất lượng trong lĩnh vực sản xuất kim loại. Dựa vào năng lực sản xuất mạnh mẽ và lợi thế chuỗi cung ứng của Shengzhao Metal, chúng tôi chuyên về R&D, sản xuất và bán các sản phẩm kim loại chất lượng cao trên toàn cầu. Tuân thủ mục tiêu theo đuổi sự chính xác, thái độ làm việc nghiêm túc và cam kết lâu dài của gia đình, chúng tôi cung cấp các sản phẩm và dịch vụ ổn định và đáng tin cậy cho khách hàng trên toàn cầu.

Tận dụng khả năng R&D và sản xuất mạnh mẽ của nhà máy, chúng tôi chuyên về đinh tán, bu lông, đai ốc, vòng đệm, chốt, ốc vít có độ bền cao và các bộ phận tùy chỉnh phi tiêu chuẩn khác nhau. Phạm vi sản phẩm của chúng tôi bao gồm các vật liệu bao gồm thép không gỉ, thép hợp kim, hợp kim nhôm, đồng và hợp kim đặc biệt, sử dụng các quy trình như dập nguội, rèn nóng và gia công CNC. Sản phẩm của chúng tôi được xuất khẩu tới hơn 25 quốc gia, phục vụ hơn 200 khách hàng.

Chance & Union cam kết kết nối liền mạch "Sản xuất tại Trung Quốc" với thị trường quốc tế, cung cấp cho khách hàng toàn cầu các giải pháp buộc chặt một cửa từ R&D đến sản xuất hàng loạt thông qua công nghệ chuyên nghiệp và chất lượng vượt trội.

6. Câu hỏi thường gặp (FAQ)

• Câu hỏi 1: Đai ốc đầu mặt bích có thay thế hoàn toàn nhu cầu sử dụng vòng đệm cứng không?
  Trả lời: Có, trong hầu hết các ứng dụng, vì mặt bích mang lại diện tích chịu lực lớn hơn và phân bổ tải trọng hiệu quả. Tuy nhiên, đối với các vật liệu rất mềm, các lỗ có rãnh hoặc khi bề mặt mối nối không đều, vẫn có thể cần một vòng đệm cứng để tránh bị lún và đảm bảo phân bổ tải trọng đồng đều. Công ty TNHH Xuất nhập khẩu Chance & Union Chiết Giang (Chance & Union) có thể đề xuất cấu hình phù hợp dựa trên thiết kế và vật liệu chung của bạn.
• Câu hỏi 2: Tại sao dữ liệu ứng suất tiếp xúc cho thấy đai ốc lục giác có vòng đệm hoạt động tốt hơn đai ốc đầu mặt bích đối với một số kích cỡ?
  Đáp: Dữ liệu phản ánh ứng suất tiếp xúc ở bề mặt ổ trục. Vòng đệm cứng có kích thước phù hợp đôi khi có thể phân phối tải hiệu quả hơn mặt bích của đai ốc, đặc biệt nếu hình dạng mặt bích không tạo ra sự tiếp xúc toàn mặt. Vòng đệm phẳng tiêu chuẩn, khi được sử dụng với bu lông, đã được quan sát thấy là phân bố ứng suất đồng đều hơn so với mặt bích trong một số thử nghiệm nhất định. Công ty TNHH Xuất nhập khẩu Chance & Union Chiết Giang (Chance & Union) có thể cung cấp các đề xuất và dữ liệu sản phẩm cụ thể cho ứng dụng của bạn.
• Câu 3: Sự khác biệt về hiệu suất chính giữa đai ốc mặt bích có răng cưa và đai ốc mặt bích trơn là gì?
  Trả lời: Đai ốc mặt bích có răng cưa cung cấp tác động khóa cơ học bằng cách cắn vào bề mặt tiếp xúc, giúp chống lại sự lỏng lẻo khi rung. Đai ốc có mặt bích nhẵn phân phối tải trọng mà không đánh dấu bề mặt và được sử dụng ở những nơi cần bảo tồn bề mặt hoàn thiện. Công ty TNHH Xuất nhập khẩu Chance & Union Chiết Giang (Chance & Union) cung cấp cả hai loại và có thể tư vấn lựa chọn tốt nhất cho điều kiện lắp ráp của bạn.

Đai ốc mặt bích DIN 6923 so với Đai ốc lục giác DIN 934 có vòng đệm: Đường kính mặt bích và dung sai lệch tâm ảnh hưởng như thế nào đến khả năng duy trì tải trước thông qua ứng suất tiếp xúc và khả năng chống nhúng?

Việc lựa chọn giữa một Đai ốc mặt bích DIN 6923 và đai ốc lục giác DIN 934 với vòng đệm riêng biệt là một quyết định quan trọng trong thiết kế mối nối bu lông. Mặc dù cả hai cấu hình đều nhằm mục đích phân phối ứng suất ổ trục và khả năng chống lún, nhưng sự khác biệt về hình học và dung sai của chúng dẫn đến sự khác biệt có thể định lượng được trong sự phân bổ ứng suất tiếp xúc và do đó, duy trì tải trước. Bài viết này xem xét đường kính ngoài của mặt bích (dw) và dung sai độ đảo của đai ốc DIN 6923 chuyển thành các hành vi cơ học riêng biệt như thế nào.

1. So sánh kích thước: Đai ốc mặt bích DIN 6923 so với Đai ốc lục giác DIN 934 có vòng đệm

Mặt bích tích hợp của đai ốc DIN 6923 mang lại hình dạng bề mặt ổ trục nhất quán và xác định. Ngược lại, đai ốc DIN 934 dựa trên một vòng đệm riêng biệt, đưa ra dung sai bổ sung và khả năng thay đổi lắp ráp. Bảng sau đây so sánh các kích thước bề mặt ổ trục chính cho kích thước M10 và M16.

Nguồn dữ liệu: kích thước DIN 6923 từ Chốt Westfield.

2. Phân bố ứng suất khi tiếp xúc: Nghiên cứu cho thấy điều gì

Nghiên cứu thực nghiệm và FEM đã tiết lộ các đặc điểm quan trọng của sự phân bố áp suất ổ trục dưới đai ốc mặt bích.

• Phân phối xuyên tâm không đồng đều: Các thí nghiệm quang đàn hồi ba chiều đã chỉ ra rằng sự phân bố áp suất trên bề mặt chịu lực của đai ốc mặt bích lục giác không đồng đều. Áp suất tập trung ở phần bên trong của mặt bích, trong khi áp suất ở phần bên ngoài giảm xuống gần như bằng không. Điều này có nghĩa là diện tích chịu tải hiệu quả nhỏ hơn diện tích toàn bộ mặt bích gợi ý.
• Phân phối không đối xứng: Nghiên cứu tương tự chứng minh rằng sự phân bố ứng suất trong mối nối bu lông và phân bố áp suất trên bề mặt chịu lực của đai ốc mặt bích là không đối xứng theo trục, tương ứng với hình dạng không đối xứng của phần ren. Sự bất đối xứng này góp phần vào cơ chế nới lỏng.
• Hiệu ứng hình học mặt bích: Phân tích FEM đàn hồi-dẻo đã xác nhận rằng độ dày mặt bích và góc dốc của mặt bích ảnh hưởng đáng kể đến cả sự phân bổ ứng suất tiếp xúc và lực cố định (ngắn) ở bề mặt ổ trục. Hình dạng mặt bích được thiết kế tốt có thể giảm thiểu sự tập trung ứng suất ở mép trong.

Đối với đai ốc lục giác tiêu chuẩn có vòng đệm, áp suất tiếp xúc cũng không đồng đều, nhưng sự hiện diện của vòng đệm riêng biệt sẽ tạo ra các biến số bổ sung: vòng đệm có thể không được đặt chính giữa hoàn hảo và biến dạng của nó khi chịu tải có thể ảnh hưởng đến biên dạng áp suất.

3. Nhúng và duy trì tải trước

Sự nhúng - biến dạng dẻo cục bộ của bề mặt ổ trục dưới đai ốc hoặc vòng đệm - là nguyên nhân chính gây ra tổn thất tải trước sau khi siết chặt.

• Đai ốc mặt bích DIN 6923: Diện tích chịu lực lớn hơn của đai ốc mặt bích làm giảm ứng suất tiếp xúc đối với một tải trước nhất định, do đó làm giảm độ sâu chôn. Tuy nhiên, do áp suất tập trung gần mép trong của mặt bích nên mức giảm ứng suất sẽ ít hơn mức mà phép tính tỷ lệ diện tích đơn giản gợi ý. Việc sử dụng mặt bích có răng cưa (có răng) có thể cải thiện khả năng khóa bằng cách cắn vào bề mặt tiếp xúc, nhưng điều này cũng làm tăng hư hỏng bề mặt và có thể làm giảm khả năng tái sử dụng của kết nối.
• Đai ốc lục giác DIN 934 có vòng đệm: Vòng đệm cứng được chỉ định phù hợp có thể tăng tải trọng mối nối lên 30-50% so với không có vòng đệm, bằng cách ngăn chặn sự nhúng và phân phối tải đồng đều hơn. Tuy nhiên, hiệu quả phụ thuộc vào độ cứng, độ dày và độ thẳng hàng của máy giặt. Máy giặt quá mỏng sẽ không phân phối tải ra OD của nó, làm mất đi một số lợi ích.
